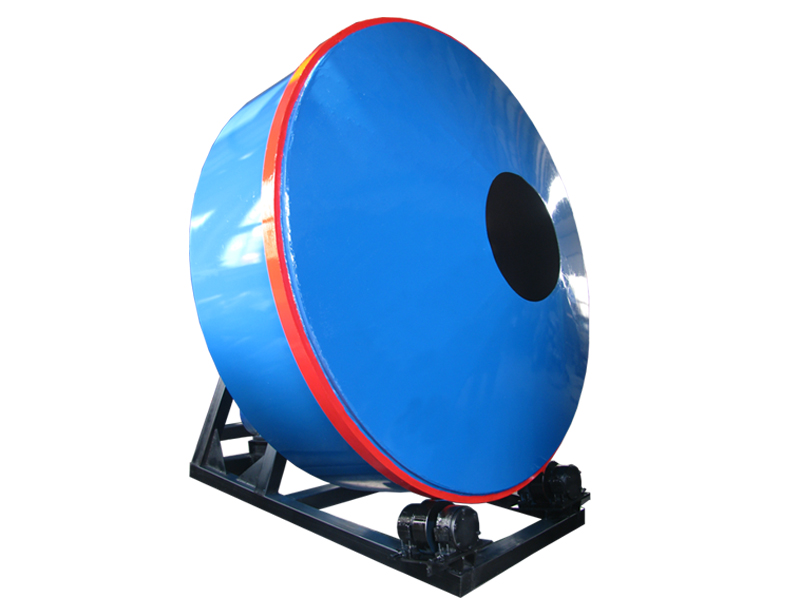

陶粒砂造粒机是陶粒生产线上很重要的制粒设备，它包括一个固定机架，在机架上通过相对设置的两主轴承座支撑主轴，该主轴在机架上呈倾斜设置，在主轴靠上的一端端部装有轴套并通过该轴套同轴连接在成球盘的后端。该成球盘的前后端呈凸面、中部为圆筒结构的中空仓体，通过其轴线的截面形状大致为椭圆形，在成球盘前端面的中心开设有用于添加物料的盘口。

该成球盘上垂直于其轴线的旋转平面与水平面之间的夹角65°-85°之间。由于该夹角较大，使得主轴上受到的径向剪切力大大增加，为降低主轴受到的径向剪切力，在成球盘下方的机架上安装有用于托持该成球盘的托辊装置，该托辊装置由相对设置的两组轴承座及通过两轴承座转动装配的托辊组成，托辊的轴线与成球盘的轴线平行设置，托辊托持在成球盘下方的径向外周缘上，通过摩擦力随成球盘转动，从而负担了大部分成球盘及其内物料的重量，从而可以减少主轴上承受的径向剪切力，在机架上固定安装有电动机，该电动机通过传动机构带动减速机，减速机的动力输出轴上固定有与外齿圈啮合传动的小齿轮。

使用时，电动机通过传动机构带动减速机，减速机的动力输出轴通过啮合传动的小齿轮与外齿圈驱动成球盘轴线旋转，同时，成球盘通过滚圈在托辊装置的托辊上转动，物料由成球盘的盘口进入成球盘内，在成球盘内成球后，由成球盘筒壁上设置的出料装置卸出，送入下道工序。

本机器系列产品结构简单，工作可靠，使用维修方便。适用于建筑、石油、化工、耐火保温材料等多行业粉状物料制粒，比如制作粉煤灰陶粒、污泥陶粒、尾矿陶粒等。
