德森环境
融媒中心

德森环境官方网站

分享到
返回顶部
企业新闻 |陶粒生产线:铁尾矿制陶粒的可行性方案

陶粒生产线:铁尾矿制陶粒的可行性方案

发布日期: 2018-06-27 访问量:392 字号 A- A A+

将固废、危废等制成陶粒是如今固废处理行业的必然趋势,矿山开采后遗留下来很多尾矿,堆在那里会造成土壤污染。因此将这些尾矿处理制成尾矿陶粒重新利用,是积极响应国家大力提倡的节能环保高效的重举。德森环境固废处理尾矿陶粒设备厂家提供一种尾矿陶粒设备可将尾矿进行资源再利用,减少环境污染的技术方案。




制作尾矿陶粒的原料中各组分按重量比为:铁矿尾砂60-70%、粘土25-40%、秸秆粉末1-3%。按照以下步骤实施:

  1. 原料处理,将各原料组成在温度100-110度温度下烘干后,破碎成粉末,然后分别进行搅拌

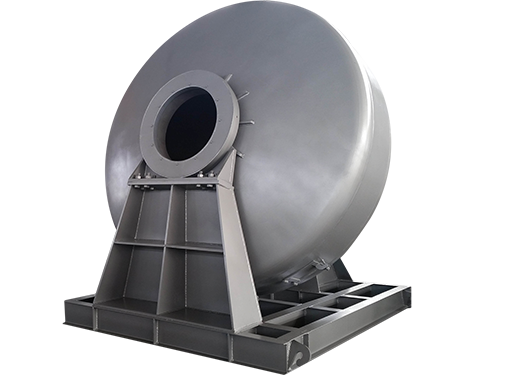

  2. 造粒与干燥:按重量份比将各组分进行混合,混合均匀后加入体积比为5-15%的谁,然后经成球机制成直径为16-17mm,高为8-12mm的生料球,然后将生料球在100-110度下干燥6-8小时。

  3. 焙烧:将干燥后的生料球在高温炉中进行焙烧得物料球,焙烧温度为1120-1200度,焙烧时间为5-6分钟。

  4. 冷却:焙烧后的物料球经自然冷却得到产品。



    这种尾矿陶粒的优点:尾矿陶粒平均密度为891-1276,堆积密度490-702,密度等级500-800.减少了铁矿尾矿因堆积而占用大量耕地,又能变废为宝,减少尾矿对环境的污染,符合国家可持续发展战略要求。



德森环境官方客服
德森环境官方抖音

郑州德森环境

二维码

微信扫一扫,分享给朋友!
