陶粒是一种优良的节能建材。随着国家对建筑节能要求进一步提高，陶粒及陶粒制品如陶粒加气砌块，陶粒墙板，陶粒混凝土，在节能建筑中已被大力推广使用。污泥是一种有害废弃物，处置不当将给环境造成重大危害。但污泥也是一种有利用价值的资源。目前污泥处置主要是填埋，深度脱水，热干化，焚烧等方法。但是这些方法都是没有把污泥彻底和资源化处置，并且处置过程不当，将给环境造成二次污染。污泥作为陶粒生产中辅材使用，以达到污泥处置资源化和降低陶粒生产成本，污泥陶粒具有很好的行业前景。

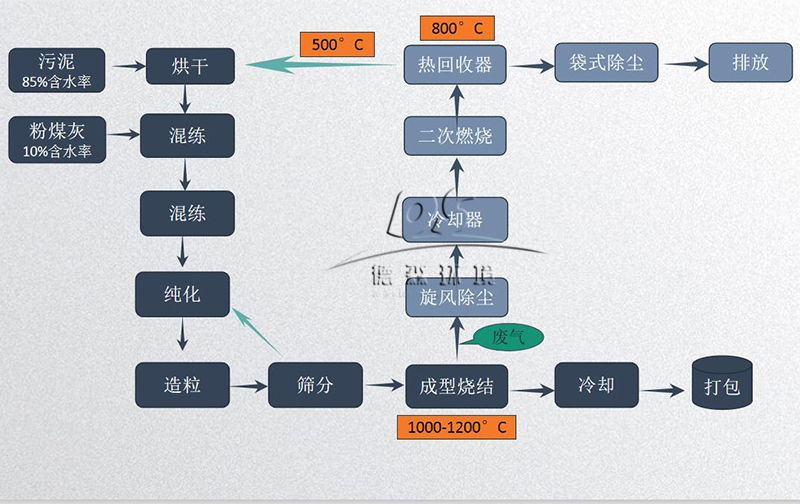

污泥目前主要来源于生活污水处理厂和工业企业污水处理厂。其成分80%左右为水份，20%为左右固型物。固形物成分50%左右为有机物，50%左右为无机物。有机物的化学成分因污水来源和处理方法不同比较复杂，由于含水高易腐烂发臭并伴生大量细菌菌体，但都有一定热值。无机物的化学成分主要为二氧化硅，三氧化二铝，三氧化二铁，氧化钠，氧化钙，氧化镁及重金属铜锌镍等。陶粒目前主要以页岩建筑弃土为原材料经1200度高温烧膨胀而成轻质骨料。是一种优良建筑节能材料。其化学成分主要为二氧化硅，三氧化二铝，氧化铁，氧化钠，氧化钙，氧化镁等。选择合理工艺路线和设备，利用污泥中的水分来满足制球要求，利用污泥中有机质经高温碳化来满足陶粒发泡要求，利用污泥的热值降低能耗，利用1200度高温烧制过程把污泥中无机物和重金属固化在陶粒中。使污泥处置过程无害化资源化，变废为宝，同时降低陶粒的生产成本。所以说污泥处置制陶粒完全可行。


以污泥等固体废物为原料制备陶粒是可行的，超轻污泥陶粒的最佳制备工艺为：预热温度400℃，预热时间20分钟；烧结温度1150℃，烧结时间10分钟。在此条件下生产的超轻污泥陶粒（污泥添加量为20%）的堆积密度为330.80kg/m3，颗粒密度为865.30kg/m3。在此条件下生产的超轻污泥-赤泥陶粒（污泥添加量为20%，赤泥添加量为5%）的堆积密度为310.00kg/m3，颗粒密度为789.00kg/m3。

德森环境生产的污泥固废处理设备性能优异，型号多样。自主研发的竖式梯度烧结机是当前粉煤灰、污泥、飞灰等大宗工业处理相关项目的关键固废处理设备，其独特的烧结原理使得烧结物料颗粒度破损率低、产量大，并避免了高污染烟尘的产生，有效解决了回转窑耗能大、生产成本高、烧结物料破损率大的不足问题。特别在建筑陶粒加工方面具有产量高、粒形好、效率高、能耗低的独特优势。
