行业动态 |一种污泥陶粒生产线智能控制系统

一种污泥陶粒生产线智能控制系统

发布日期: 2017-09-20 访问量:38 字号 A- A A+

  目前国内很多陶粒窑生产线,都比较传统,很多单机设备都是手动控制,每台设备单独控制,系统的连接性不强,而且操作工业非常多,人力资源上浪费很大,同时也增加了企业的运营成本。往往因为生产线某一的设备没有满负荷而影响整条生产线的效率,当设备故障时,操作工人通过控制设备傍边的起动按钮,急停按钮,停止按钮,比较差的工厂甚至直接拉闸断电的方式停止设备运行,这样既让电气元器件容易烧坏,也很容易会让机械设备磨损,大大影响设备的使用寿命。

  污泥处理厂家郑州德森提供一种污泥陶粒生产线智能控制系统,通过上位机数据的存贮,可编程控制器的逻辑运算控制生产线的每个执行机构,让工厂自动按时按量完成生产任务,大大提高了污泥陶粒烧制的工作效率。

  1、技术方案如下:

  一种污泥陶粒生产线智能控制系统,包括上位机、显示器、电气控制柜:所述电气控制柜由PLC控制柜、与PLC控制柜相连的变频动力柜组成;所述上位机与所述昱示器相连;所述上位机通过无线传输模块与PLC控制柜通信连接;所述PLC控制柜分别与红外测温仪、热电偶、现场就地操作箱相连:所述变频动力柜分别与风机和传动电机相连。

  优选地,智能控制系统还包括背景墙,所述背景墙与所述上位机相连用于放大上位机的图像。

  上述结构中,上位机是最高指令层,完全把整条生产线的工况形象的显示在操作工面前,可以集中控制任何一个需要控制的执行机构,在线显示实时的数值,并能生成趋势曲线,生动的再现生产的过程,历史数据的归档和查询,为以后工艺的改进或能耗消耗提供原始数据支持。

  变频动力柜位于集中电控室,控制窑体的旋转速度急风机的风量,接受来自PLC的工艺指令,当前进料口量大时候,频率自动调高,风机调高,自动控制整个工艺的速度;

  PLC柜是连接变频器柜和现场操作箱的关键控制部分,下接受来自现场的仪表的参数或是状态,通过一系列的逻辑运算及比较,当条件满足时条件时执行一个动作,不满足时激发报警并将数据上传给上位机;

  现场操作箱位于设备旁边,当紧急情况下,可以选择就地控制模式,就地控制风机,传动马达的启停;

  背景墙,将上位机的画面以大画面的形式展现在所有操作者面前,当多人操作的时候,尤其是辅助操作工提供了很大便利。

  2、有益效果:

  通过上位机数据的存贮,可编程控制器的逻辑运算控制生产线的每个执行机构,将生产的环节形象生动的在线在电脑上,轻点鼠标就可以控制现场设备,降低了以往一人操作一台设备的成本,大大降低了工人的劳动强度,生产数据的大量真实的采集,为企业做出最佳的工艺提供了依据,让工厂自动按时按量完成生产任务,大大提高了污泥陶粒烧制的工作效率。

  3、附图说明

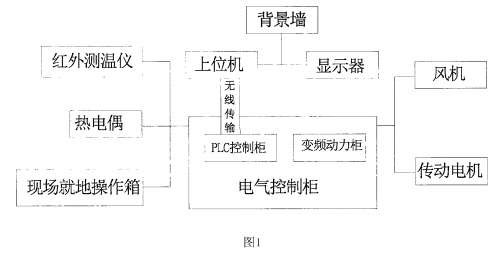

污泥陶粒生产线智能控制系统的工作模块结构示意图

  图l为污泥陶粒生产线智能控制系统的工作模块结构示意图。

  4、具体实施方式

  下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

  如图l所示,一种污泥陶粒生产线智能控制系统,包括上位机、显示器、背景墙、电气控制柜;所述电气控制柜由PLC控制柜、与PLC控制柜相连的变频动力柜组成;所述上位机与所述显示器相连:所述背景墙与所述上位机相连用于放大上位机的图像;所述上位机通过无线传输模块与PLC控制柜通信连接;所述PLC控制柜分别与红外测温仪、热电偶、现场就地操作箱相连;所述变频动力柜分别与风机和传动电机相连。

  在实际应用中,智能控制系统还可以设置背景墙,所述背景墙与所述上位机相连用于放大上位机的图像。
