现有技术中的海绵城市透水砖的排水效果和路面铺设效果并不理想，海绵城市透水砖的形状结构多为长方体规整结构，结构单一，透水系数也不理想，在降水量比较多的城市或者遇连续下雨或暴雨的天气时，雨水无法快速渗透，路面上的积水不能及时排走，给行人带来不便或者引发城市内涝等灾害。此外，现有的海绵城市透水砖施工完成后，容易发生松动和位移，影响路面的整齐度和结实度，使用一定时间后，容易出现堵塞不渗水或断裂等缺陷。

　　鉴于此，特提出本发明。

　　本发明的第一目的在于提供一种强度高、具有良好的透水性和透气性的城市海绵城市透水砖。

　　本发明的第二目的在于提供一种具有良好的透水性和透气性，可使雨水迅速深入地下，并且养护方便的城市海绵城市透水砖的施工工艺。

　　一、为实现上述目的，本发明采用的技术方案为：

　　根据本发明的一个方面，本发明提供一种城市海绵城市透水砖，包括底层和一体成型于底层上表面的面料层：

　　所述底层的下表面交错的设置有多条流水通道，且交错的节点处设置有蓄水槽；所述底层的相对的侧面上分别设有相匹配的凸起与凹槽，且所述凹槽在所述凸起所在的侧面上的投影与所述凸起所在位置重合；

　　所述面料层包括上层和下层，所述上层的四周边缘设置有倾斜向下的导流斜边。

　　作为进一步优选技术方案，所述蓄水槽为圆形、椭圆形、矩形或菱形。在所述底层侧面的长度方向和／或宽度方向上设置有所述凸起与凹槽，且所述凸起与凹槽的形状相同，数量一致.所述下层与所述底层的长度和宽度均相同，所述下层的上表面与所述导流斜边的底部之间形成一环形的水流通道。所述底层和面料层均由水泥混凝土制备而成，且面料层中包含颜料，面料层的孔隙小于底层的孔隙。所述底层的平均孔隙直径为面料层的平均孔隙直径的2-6倍。所述底层与面料层的厚度比为4-9:1:所述下层与上层的厚度比为1- 2:1。所述凸起为弧形、方形或三角形。所述凸起为一个或多个，所述导流斜边的倾斜角度为45。。

　　作为进一步优选技术方案，按重量份数计，所述底层的水泥混凝土包括80 -120份的水泥、550-750份的骨料和1-10份的抗裂纤维，所述面料层的水泥混凝土包括10 -20份的水泥，70 -110份的骨料，1-8份的白水泥和1-4份的颜料。所述颜料为氧化铁系列或群青系列。所述颜料为氧化铁红、氧化铁黄、氧化铁橙、氧化铁棕、氧化铁黑、群青或群青蓝中的一种，所述抗裂纤维由废纸打浆而成，或者由废纸浆和废塑料纤维的混合物打浆而成。所述骨料为细砂、碎石、石粉、煤灰粉、钢渣或建渣。

　　根据本发明的另一个方面，本发明还提供一种城市海绵城市透水砖的施工工艺，包括如下步骤：

　　垫层的铺设，在地基夯实后，将砂子铺设在地基上，形成垫层；

　　基层的铺设，垫层铺设完成后，在垫层上铺设一层块状碎石；

　　找平层的铺设，块状碎石铺设完成后，在块砖碎石上铺设一层砂子，并整理平整；

　　面层的铺设，找平层铺设完成之后，从路面的一侧或一端开始在找平层上铺设城市海绵城市透水砖，将带有凸起的侧边放置在前面，带有凹槽的侧边位于后面，然后将另一块城市海绵城市透水砖带有凹槽的一侧与前一块城市海绵城市透水砖前面的凸起相对接，如此延续铺设直至完成整个路面的面层的铺设。

　　作为进一步优选技术方案，面层的铺设过程中，相邻的城市海绵城市透水砖之间有一定宽度的缝隙，并通过凹凸结构连接成整体，该缝隙能够使雨水流过并渗入至地基。

　　作为进一步优选技术方案，垫层的铺设中，所述砂子为中砂，所述中砂的粒径为5-20mm，垫层的厚度为50mm-80mm;

　　基层的铺设中．所述块砖碎石为陶粒、砂石、砾石、鹅卵石、河卵石或建筑废料，所述块状碎石的粒径为5 -60mm，基层的厚度为150 - 250mm，压实系数为93%以上；

　　找平层的铺设中，所述砂子为细砂，所述细砂的粒径为0.3- 5mm，找平层的厚度为20-40mm。

　　作为进一步优选技术方案，在垫层的铺设前，还包括施工准备的步骤，根据设计图纸的要求，进行清理土方、杂物和路床开挖，并达到设计标高，标定高程，检查纵坡、横坡及边线，是否符合设计要求。

　　作为进一步优选技术方案，施工准备完成后，进行地基的夯实，修整路基，采用人工或机械按标高填挖土方，且填土方应符合路基土填土基本要求，场地经找平根据土质预留虚高后用平碾或夯实至密实度要求。

　　进一步地，地基的夯实过程中，压实系数为95%以上；如有地下管线设施同时施工，做好沟槽换填处理，当管线埋设覆土深度小于50cm厚时，为保障地下设施不受损坏可采用反开槽施工，先修筑基层后开工。

　　作为进一步优选技术方案，面层铺设完成后，还包括清理现场和养护的步骤，所述养护时间不少于7天。

　　二、与现有技术相比，本发明的有益效果在于：

　　l、本发明提供的城市海绵城市透水砖，通过在底层的下表面设置流水通道和蓄水槽，在面料层的上层设置倾斜向下的导流斜边，不仅具有良好的透水性能，增加了渗水系数，而且外形美观，具有蓄水作用，具有高透水率、高蓄水率和高抗压强度的优点；即在确保砖体的力学性能、透水性和蓄水性的同时，还有利于砖体表面的孑L隙进行后期清洗与修复，从而使得城市海绵城市透水砖长久保持良好的透水性和透气性。同时在底层的侧面设置有凸起和凹槽，利于渗水的同时，方便砖体之间的连接，加固稳定。

　　2、本发明提供的城市海绵城市透水砖的施工工艺，在城市海绵城市透水砖底层的侧面上设有相匝配的凸起与凹槽，相邻的城市海绵城市透水砖通过凸起与凹槽进行嵌合，增加了各城市海绵城市透水砖之间的契合度，连接可靠，进而避免城市海绵城市透水砖发生松动和位移，保证路面的整齐度和美观度；同时施工简便，效率高，铺设效果好。

　　3、本发明的城市海绵城市透水砖透水性和透气性好，强度高，连接可靠，能明显减轻地面径流，有效排除路面积水，方便交通出行，并可预防城市内涝，改善小区环境，吸声降噪，美化环境，同时施工简便，成本低，养护方便。

　　三、附图说明

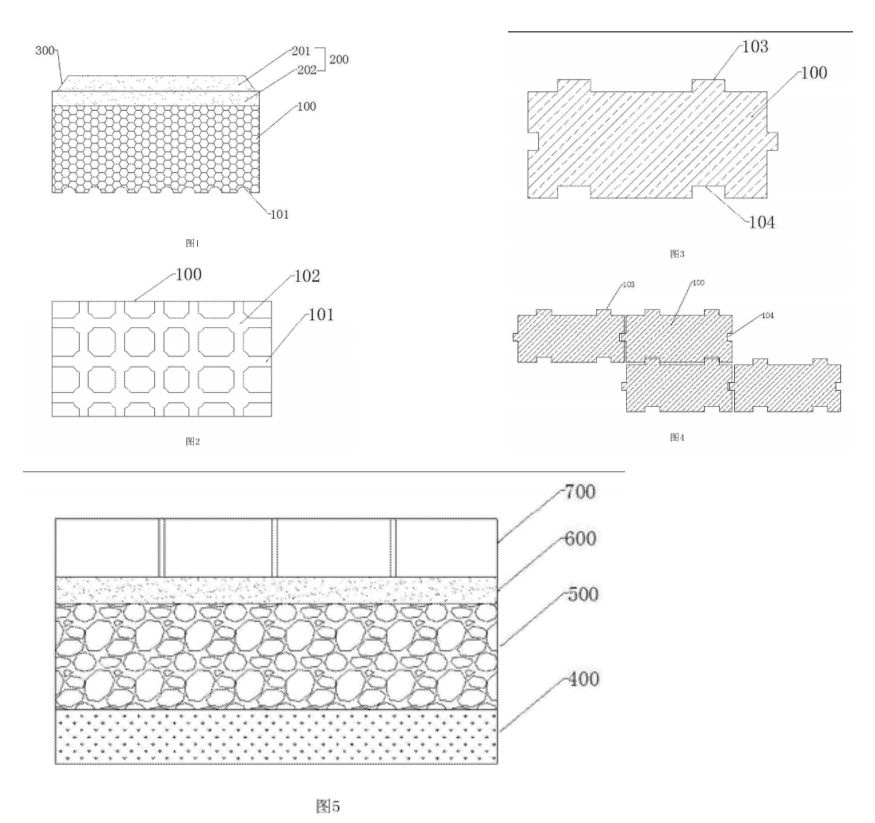

　　图l为本发明实施例提供的城市海绵城市透水砖主视结构示意图；

　　图2为本发明实施例提供的城市海绵城市透水砖的底层下表面结构示意图；

　　图3为本发明实施例提供的城市海绵城市透水砖的剖面结构示意图；

　　图4为本发明实施例提供的相邻的城市海绵城市透水砖连接后的结构示意图；

　　图5为本发明实施例提供的城市海绵城市透水砖的施工剖面结构示意图。

　　图标：100 -底层；101-流水通道；102-蓄水槽；103-凸起；104-凹槽；200-面料层；201-上层；202-下层；300-导流斜边；400-垫层；500-基层；600-找平层；700-面层。
