行业动态 |滚筒筛分机在污油泥处理的应用

滚筒筛分机在污油泥处理的应用

发布日期: 2017-09-07 访问量:228 字号 A- A A+

  伴随石油行业的发展,在石油开采、炼化、储运过程中会产生大量的污油泥,我国每年所产生的污油泥数量不低于400万吨,带来严重的环保问题。近年来国内外都在研究开发各种污油泥处理办法,但任何处理办法都需要对物料进行预处理,通过预处理将污油泥中含有的大量块状杂物、垢质、杂草、编织袋、塑料布等分离出另行处理,合格物料进入正常处理工艺流程,完成对污油泥的处理,回收污油泥中的原油并排放环保达标的水和泥砂等。当前普遍使用的污油泥预处理设备都存在处理量小、处理时间长、耗能大、处理效果不好等缺点,对超稠污油泥的预处理能力更加不理想,制约了污油泥处理工作的发展,无法及时处理掉石化行业正常生产时产生的及多年累积的污油泥,使得石化行业的环保问题压力越来越大。

  针对上述技术中存在的问题,污泥处理厂家郑州德森环境提供一种新型滚筒筛分机。可高效、快速、干净、大量地处理油田各种包括超稠污油泥在内的难以处理的污油泥,有效筛分出可处理的合格物料,并干净地排除污油泥中的各种杂物,可用作污油泥减量化处理及各种污油泥处理方法的预处理。

  1、技术方案

  是由新型滚筒筛分机和前置破碎撕裂设备、后置处理设备构成。新型滚筒筛分机具体结构包括滚筒、机架、进料口、合格物料出料口、杂物出料口、驱动装置、喷水装置、托轮及轴向限位轮。其特征是,滚筒筒体由无筛孔筒体和有筛孔筒体两种筒体结构组成,两个筒体采用分段焊接或用联接件连接。滚筒内设有贯穿筒体或分段设置的喷水装置。在滚筒筒体前端进料口安装有给料装置。在滚筒筒体后端杂物出料口装有可分离轻重杂物的接料斗。在有筛孔筒体下部合格物料出料口装有出料斗。在有筛孔筒体外侧装有清扫器。在筒体下面安装两组托轮和滚筒轴向限位轮支撑筒体并保证筒体平稳旋转。滚筒可从入料端到出料端向下倾斜安装,也可水平安装。当向下倾斜安装时筒体内设有贯穿筒体的多片相互平行的等距或不等距的延筒体轴线依次排列的挡水环。在滚筒内部贴近内筒壁安装连续的或错位成阶梯排布的与滚筒轴线平行或带一定角度的,按圆周等分或不等分的多组贯通滚筒筒体的提料板。滚筒水平安装时既可以采用与倾斜安装同样的筒体内部结构,或在筒体内焊件连续的螺旋片或断续的螺旋片加挡水环的结构。在每相邻两个挡水环或连续的螺旋片之间按圆周均布安装带刺的低矮的与筒体轴线平行的或成一定角度的多片小刺板。上述挡水环及连续的螺旋片或断续的螺旋片均做成带刺的形状,有利于对物料进行破碎。

  前置破碎撕裂设备是采用各种形式的具有破碎及撕裂功能的设备及配套的物料进给和输送设备组成,对污油泥中石块、砖瓦、编织袋,塑料桶、木棍等杂物进行破碎,保证处理后的污油泥顺利进入新型滚筒筛分处理机完成对杂物及合格物料的分离。

  后置处理设备分别处理合格物料和杂物。

  将合格物料中油、水、砂土进行处理并分离。分离出的油进入油罐储存;水用作工艺回用或将多余水排到污水处理厂;砂土送入下道处理工序做深入彻底处理达标排放,也可异地堆放实现污油泥减量化处理的目的。可见,本发明可同时满足污油泥减量化处理和作为其他处理方法的预处理需要。

  将杂物中不可燃烧的砖瓦、石块、铁器和可燃烧或有价值回收的编织袋、塑料桶、木棍可燃物的分离,可燃物经焚烧炉产生的热能可作为整个污油泥处理系统工艺热源的同时,还可用作可燃物进入焚烧炉前的干燥和对分离出的砖瓦、石块中少量有机物质进行蒸脱减量处理使之达标排放。当整个系统用作污油泥减量化处理时,焚烧炉产生的热能还可对合格物料分离设备分离出的泥土进行热处理,使之达标排放或储藏处理。分离出的可燃物较少燃烧热能不够时,焚烧炉可外加辅助能源(燃油或天然气等)。

  合格物料油、水、砂土的分离设备和处理设备分别将油、水、砂土进行分离。油进入储油设备回收;水经处理可达标排放或进入污水处理厂再处理;当整个系统用作污油泥减量化处理时泥砂去除水分后通过焚烧炉产生的热能进行热处理,当整个系统用作为其他处理方法的预处理时泥砂去除多余水分后进入后续处理工序。

  2、优点是,

  可高效、快速、干净、大量地处理油田各种难以处理的污油泥,有效筛分出可处理的合格物料,并干净地排除污油泥中的各种杂物,为后续工艺做好预处理工作。

  该滚筒筛分机同时具有破碎清洗与筛分功能,对石油行业的各种污油泥均有很好的预处理效果,是污油泥减量化处理的理想设备。

  3、附图说明

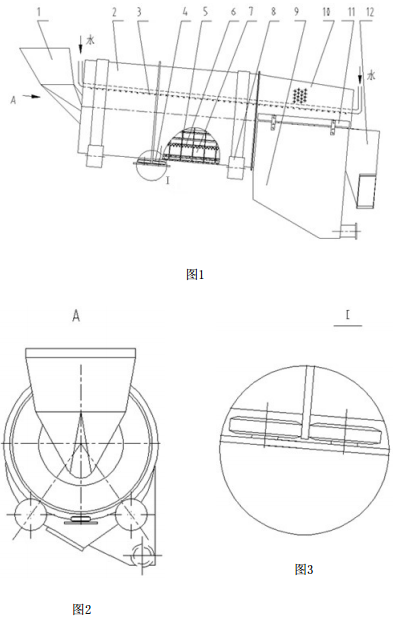

滚筒筛分机结构示意图

  图1是本发明滚筒筛分机的结构示意图

  图2是图1的A向视图

  图3是图1的局部I放大图

  图4是本发明滚筒筛分机水平安装示意图

  图5是本发明应用的工艺图。

  视图说明(略去机架及驱动部):

  1 .给料部;2 .无筛孔筒体;3 .喷水管;4 . 轴向限位轮;5 . 挡水环;6 .小刺板;7 .提料板;8.托轮;9. 合格物料出料斗;10 . 有筛孔筒体;11 .清扫器;12. 杂物料出料斗。
