目前，我国对固体工业废物处理的投入不足，使大量的固体工业废弃资源在城市边缘露天堆放或简易填埋来处理，工业固体废物可以造成土壤、水体和空气的污染，而其中的危险废弃物可以对大类造成极人的危害对环境带来严重的污染。

　　对土壤的污染由于工业固体废物占用大量的土地，大量有毒废渣在自然界的风化作用下，到处流失，对土壤造成污染。冶炼废渣含有多种有毒物质，因此对土壤的危害也是严重的。这些有毒废渣长期堆存，可溶成分随雨水从地表向下渗透，向土壤转化，使土壤富集有害物质，以致渣堆附近土质酸化、碱化、硬化，甚至发生重金属和放射性等污染。

　　对水域的污染工业废物除了通过土壤渗入地下水外，还可通过风吹、雨淋或人为因素进入地面水。流入江河湖海，造成水体严重污染与破坏。有些企业将工业废渣或垃圾直接倒入河流、湖泊或沿海海域中，造成更大污染。

　　对大气的污染工业废渣与垃圾在堆放过程中，某些有机物质发生分解，产生有害气体。如一些腐败的垃圾废物散发出腥臭味，造对空气污染 ；此外，在运输与处理工业废物的过程中，产生的有害气体和粉尘污染也是十分严重的。

　　本发明实施例的目的在于提供一种工业固废处理方法，旨在解决解决传统的固废处理方法环境污染的问题。

　　1、煤矸石工业固废处理技术：

　　从硅灰配料库、电石灰配料库和粉碎后的煤矸石配料库按一定的比例卸出计量，加入到一级配料站混合 ；

　　在干粉制备系统中先将混合料输送到干粉制备机，出干粉制备机由斗式提升机输送到 DS 型选粉机，分选后粗粉回干粉制备机继续进行，干粉经输送设备送到调制储存库 ；

　　将经计量配料后的电石渣和来自干粉调制库的物料一同在二级机械混合机内加水后初步搅拌 ；均化，调质完成后进入造粒机造粒 ；

　　筛选合格的均质球状物进入工业垃圾烧结炉，物料在烧结炉内进行分解 ；

　　对工业垃圾烧结炉分解产生的废气进行除尘处理，分解后的物料制成掺合料并送入掺合料库，最后出厂。

　　进一步，煤矸石破碎是由中型版喂料机喂入 DPC1618 锤式破碎机，计量误差小于0.5%。

　　进一步，干粉制备系统由 2-MBΦ3.2×9m 干粉制备机，2-LPM 型气震脉冲带收尘器，2-NSE200 斗式提升 2 台改进型 DS 型选粉机组成，干粉制备电耗 22-23kwh/t，系统生产能力 110t/h，调制储存库的大小为 Φ15×35m。

　　进一步，电石渣的水分小于 5%，均质球状物的直径不大于 10-12mm，含水量为 15%。

　　进一步，工业垃圾烧结炉的分解过程如下 ：

　　步骤一，物料从造粒机造型成型后，送入 Φ4.2×10m 烧结炉，均匀散布在焚烧炉预热带表面上，预热带的温度为 260℃，成球所用的水在此温度下被烘干 ；

　　步骤二，烘干后的物料在预热带上进行初步分解，预热带高度为 3m，在分解带上的停留时间 1 小时 ；

　　步骤三，初步分解的物料，从预热带进入高温分解带，物料在此带进行复杂的固相反应，从而形成大量的硅酸盐物质，既工业掺合料。高温分解带高度为 2m，物料在此带停留的时间在 45 分钟 ；

　　步骤四，物料从高温带进入冷却带，既把高温的工业掺合料进行风冷，由 800℃降到 40℃，冷却带高度为 6m，物料在此停留的时间在 2 小时 ；

　　步骤五，冷却的物料自工业垃圾烧结炉下料口排出，经颚式破碎机、链式输送机后进入二座 Φ15×35m 圆库储存代销 ；

　　步骤六，工业垃圾烧结炉废气经 LFEF 型玻纤布袋除尘器除尘、由 40m 高的烟囱排入大气 .

　　2、煤矸石工业固废处理优点

　　本发明的工业固废的处理方法，实现了废渣的综合处理，将废料重新返回生产工艺，较少外排。既避免了资源的浪费又保护了土壤、空气、水等自然环境。固体工业废弃资源回收及再利用的方法实现了环境效益、社会效益和经济效益的统一。

　　3、煤矸石工业固废处理技术附图说明

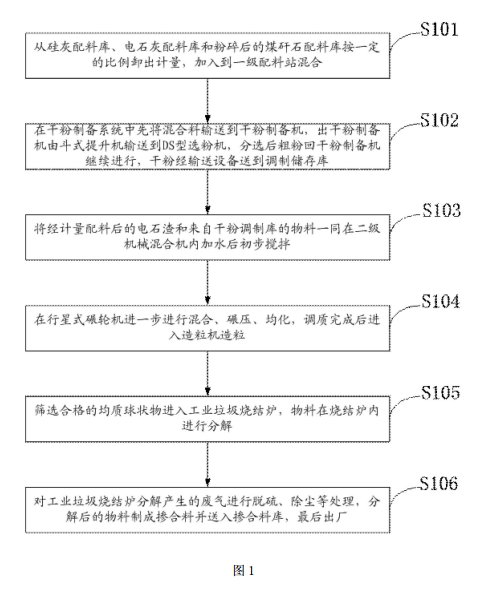

　　图 1 是本发明实施例提供的工业固废的处理方法流程图 ；

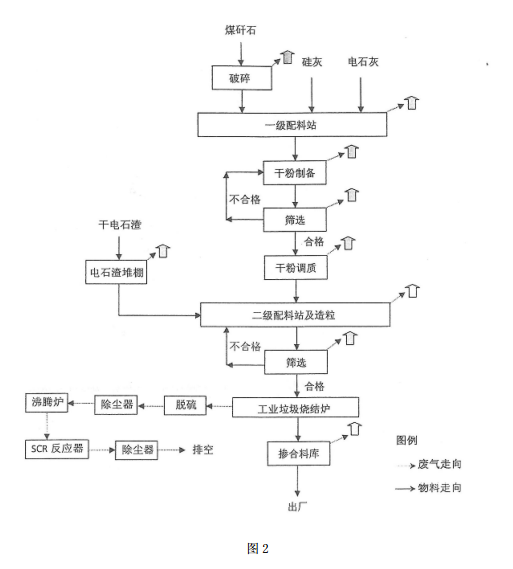

　　图 2 是本发明实施例提供的工业固废的处理方法的实施流程图 ；

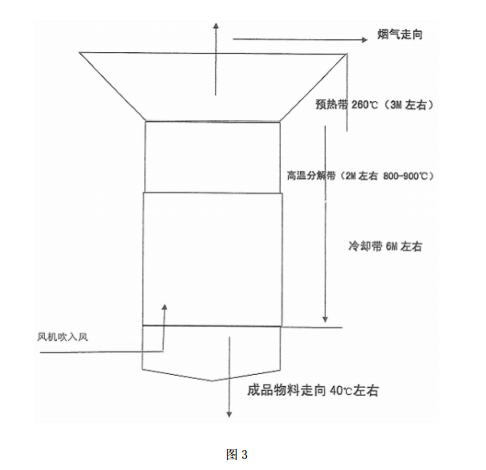

　　图 3 是本发明实施例提供的工业垃圾烧结炉的结构示意图。
