随着科学技术的进步，建筑结构逐渐向着高层化、大跨度化及结构轻质化方向发展。由于普通骨料料混凝土强度高、徐变小等优点而被广泛地应用在大跨径公路桥梁结构中，然而普通骨料混凝土的表观密度较大，一般在2400kg/m3左右，故普通集料混凝土结构物自重较大，限制了其在各种工程结构中进一步的应用。

　　以水泥、粗骨料、水、细砂、含改性木纤维的聚氨酯改性环氧树脂增韧乳液、十二烷基磺酸钠、聚丙烯酸酯、三乙醇胺、熟石膏、水玻璃和减水剂等为原料，制备出陶粒混凝土，28d抗压强度可到到30~60MPa，但是该陶粒混凝土容重过大，只能适用于称重结构。

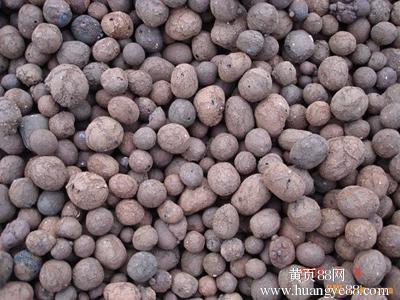

　　为了解决的技术问题是克服上述背景技术所提到的缺陷，粉煤灰陶粒设备厂家郑州德森提供一种粉煤灰免烧陶粒轻质混凝土及其制备方法。

　　1、粉煤灰免烧陶粒轻质混凝土的技术方案：

　　本发明一种粉煤灰免烧陶粒轻质混凝土及其制备方法，由以下原材料按照质量百分比平配制而成：

　　免烧陶粒----------- 40%~60%

　　水泥--------------------- 20%~40%

　　粉煤灰------------------- 5%~10%

　　陶砂--------------------- 15%~30%

　　羧丙基甲基纤维素---------- 3%~8%

　　减水剂------------------- 0 .8%~1 .2%

　　木质素纤维--------------- 2%~5%

　　自来水------------------ 10%~20%

　　所述的粉煤灰免烧陶粒为市政污泥免烧陶粒，强度等级为600级。所述的水泥为42 .5普通硅酸盐水泥，细度为2 .5%，比表面积为380 m2/kg。所述的粉煤灰电厂Ⅰ级粉煤灰，细度为8 .5%，烧失量为3 .51%。

　　所述的陶砂为粉煤灰陶砂，细度模数Mx=3 .22，连续级配，级配合格，筒压强度10 .2MPa，表观密度1550kg/m3，堆积密度870kg/m3。所述的羧丙基甲基纤维素黏度为200000 mPa-s。所述的减水剂为奈系高效减水剂，浅黄色粉状，溶解性良好。所述的木质素纤维，纤维长度为3~8 mm，直径为5μm。

　　2、粉煤灰免烧陶粒轻质混凝土的制备方法，包括以下步骤：

　　a、将粉煤灰、木质素纤维、羧丙基甲基纤维素、减水剂和质量分数50%的水泥在一起搅拌3min，再加入剩余的质量分数50%的水泥，搅拌3min，得到混合料；

　　b、往步骤a、的混合料中加入水搅拌2min，粉煤灰免烧陶粒，搅拌1min，再加入陶砂，搅拌3min，即可。

　　3、粉煤灰免烧陶粒轻质混凝土的制备方法有益效果是：

　　（1）本技术消纳了粉煤灰、市政污泥等工业废弃物，拓宽了固废材料的利用途径；

　　（2）本技术工艺简单，无需大型能耗设备；

　　（3）本技术获得的粉煤灰免烧陶粒轻质混凝土的具有轻质保温性能，强度等级可达到C15等级。
