标准：GB/T 17431.1—2010对粉煤灰陶粒和陶砂作了系列规定。

以工业废料粉煤灰为主要原料，加入一定量胶结料和水，经加工成球、陶粒设备烧结机烧结而成的，其粒径为5mm以上的轻粗骨料称为烧结粉煤灰陶粒；料径小于5mm的轻细骨料称为粉煤灰陶砂 。

粉煤灰陶粒和陶砂适用于结构保温、结构用的轻骨料混凝土，也可用于保温用的轻骨料混凝土。

粉煤灰陶粒和陶砂的技术要求 如下：

（1）粉煤灰陶粒

①粉煤灰陶粒分为三粒级：5～10mm；10～15mm；15～20mm。

②粉煤灰陶粒单一和混合级配应符合表1的规定。而且混合级配的空隙率应不大于47%。

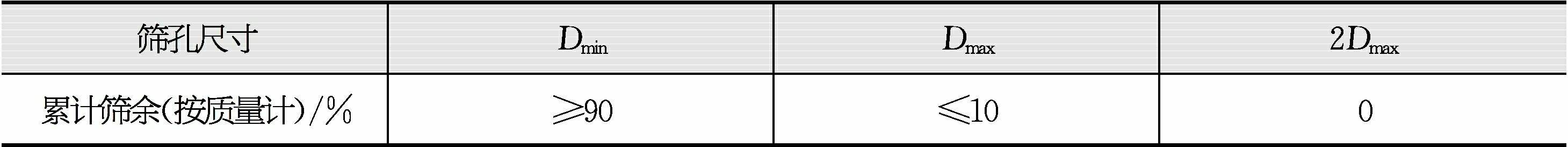

表1　粉煤灰陶粒单一和混合级配

③粉煤灰陶粒的松散容重等级应按表10-2划分，其实际松散容重的变异系数应不大于0.05。

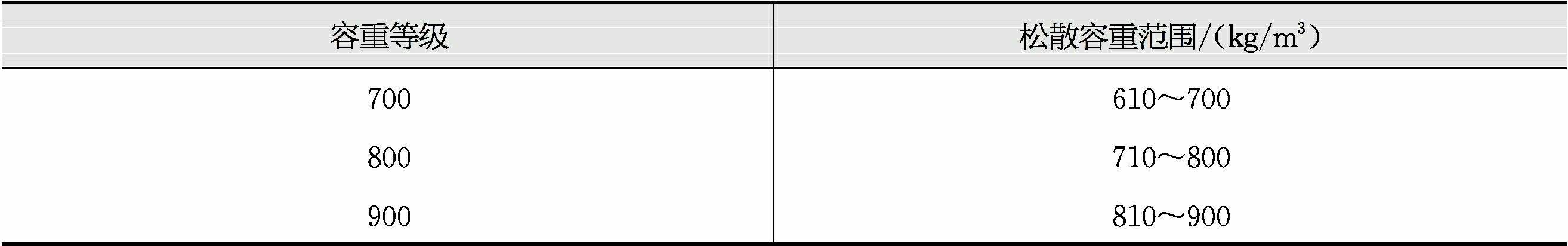

表2　粉煤灰陶粒的松散容重等级

④粉煤灰陶粒筒压强度与容重等级的关系应符合表3的规定。

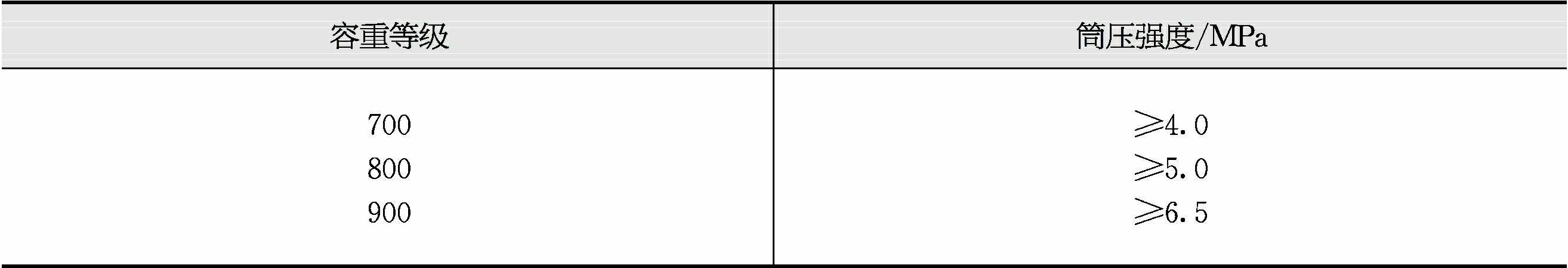

表3　粉煤灰陶粒筒压强度与容重等级

⑤粉煤灰陶粒的吸水率不应大于22%，软化系数不应小于0.80。

⑥粉煤灰陶粒的抗冻性，经15次冻融循环后的质量损失不应大于5%；也可用硫酸钠溶液法测定其坚固性，经5次试验后的质量损失不应大于5%。

⑦粉煤灰陶粒的安定性，用煮沸法检验时，其质量损失不应大于2%。

⑧粉煤灰陶粒的烧失量不应大于4%。

⑨粉煤灰陶粒中有害物质应符合表4的规定。

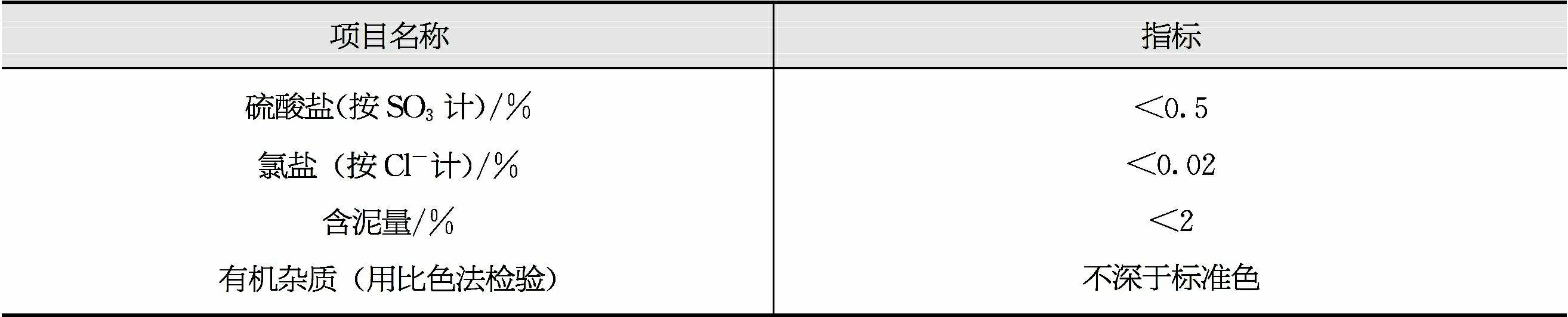

表4　粉煤灰陶粒中有害物质含量

⑩ 除满足上述各项技术要求外，粉煤灰陶粒同时达到下列3项指标者为特级品：

a. 筛孔尺寸为1/2Dmax的累计筛余（按质量分数计）应在30%～70%范围内；

b. 容重等级小于800级；

c.相应的筒压强度提高一级，且其变异系数不大于0.13。

（2）粉煤灰陶砂

①陶砂的颗粒级配应符合表5的规定，其细度模数不应大于3.7。

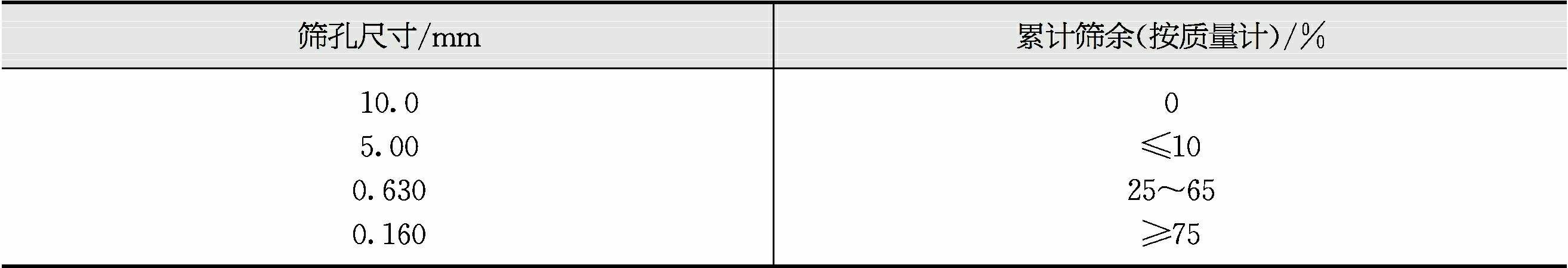

表5　陶砂的颗粒级配

②陶砂的松散容重应满足表6的要求。

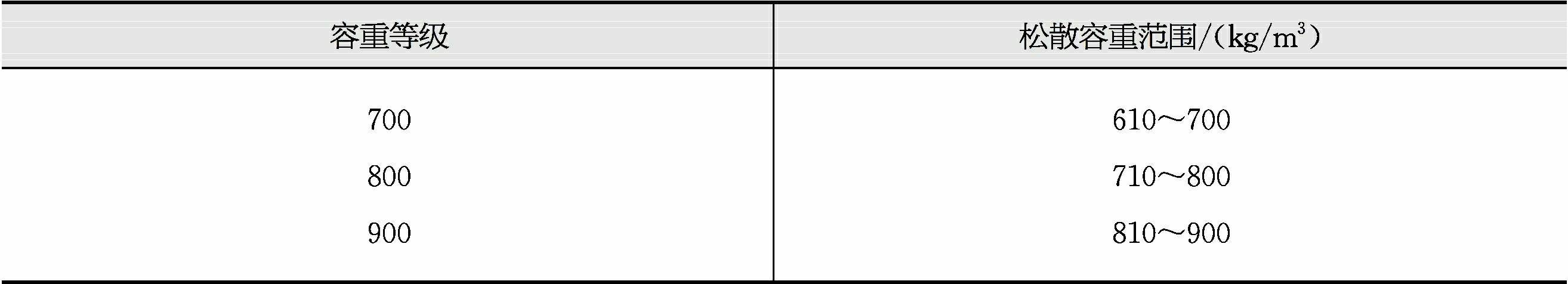

表6　陶砂的松散容重

③陶砂的烧失量不应大于5%。

④陶砂中硫酸盐（按三氧化硫百分含量计）的含量不应大于0.5%。
