城市污泥是城市污水处理厂在污水净化处理过程中产生的沉积物。土地资源日益匮乏、环境标准的严格化，传统的污泥处置方式已经不能够适应今后环境可持续发展的要求，污泥处理的根本出路必然是资源化和能源化。烧制陶粒，存在着污泥掺入比例低、陶粒使用时有重金属溶出等问题。德森环境污泥陶粒设备厂家提供一种固废处理领域利用活性污泥烧制陶粒的方法。

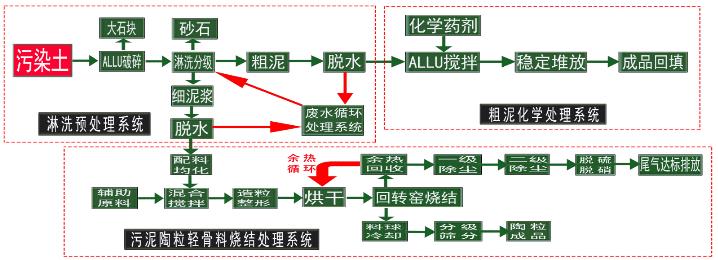

利用污泥陶粒设备烧制污泥陶粒的操作步骤如下：

选用污水处理厂产生的含水率为80%的污泥和粘土作为原料。

干燥：将原料污泥自然堆放，并对污泥进行干燥，使得干燥后的污泥中含水率为50%。

混合：将原料粘土和经过烘干的污泥按照重量比为1:1的比例送入搅拌机混合均匀，得混合物料。

造粒：将混合物料送入制粒机造粒，制成粒径为50px的粒料。

烧制：将粒料送入旋转窑进行烧制，烧制分为三个阶段，第一阶段为预热阶段，控制粒料进入旋转窑中小窑入口处的温度为350℃，以18℃/min的速率加热至1000℃;第二阶段为高温烧制阶段，烧制温度为1200℃，烧制时间为10min;第三阶段为冷却阶段，将经过高温烧制后的粒料通过自然冷却至室温，即制得陶粒，所制得的陶粒的堆积密度为500kg/m3。

这种污泥陶粒作为一种轻集料，具有密度小、强度高、保温、隔热、耐火、抗震性能好的特点，可以取代普通砂石配制轻集料混凝土。并且既增加了污泥的使用，又有效降低了粘土资源的消耗。
