我们知道传统的保温砖制作方法，但是近年来，粉煤灰陶粒保温砖的崛起，让很多制砖厂家开始对这种新型材料感兴趣，今天郑州德森环境就分享下粉煤灰陶粒混凝土保温砖的生产方法。

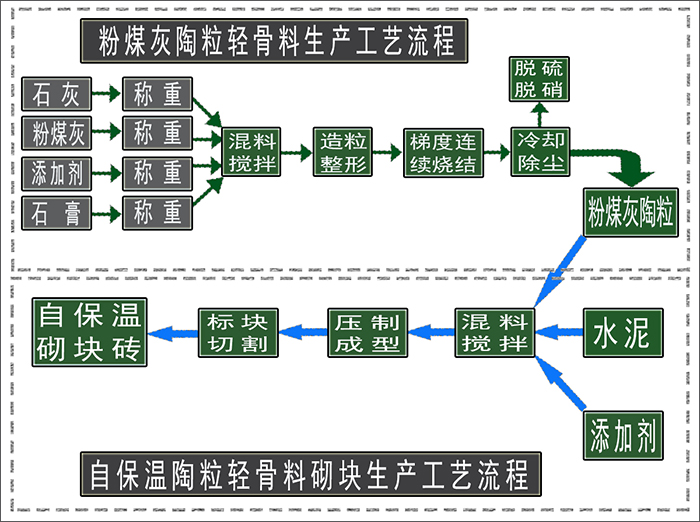

　　方法一：

　　陶料混凝土保温砖，每m3的砖块包括如下组份：陶粒160kg、垃圾渣845kg、水泥145kg、粉煤灰15kg和水125kg。

　　粉煤灰陶粒混凝土保温砖的生产方法，将160kg陶粒和845kg垃圾渣混合搅拌在一起，得到第一混合物；将145kg水泥和15kg粉煤灰混合搅拌在一起，得到第二混合物；再将上述第一混合物与上述第二混合物混合搅拌均匀，掺入125kg的水再混合搅拌均匀；然后按常规方式依次进行振动挤压成型、脱模和养护，即得到本发明的粉煤灰陶粒混凝土保温砖。

　　应用本方法的技术方案所制得的粉煤灰陶粒混凝土保温砖，经多次试验检测，结果如下：抗压强度7. 6Mpa；传热系数1.25w/ (㎡．k)；热惰性指标3.05w/ (㎡．k)；单块容重3. 7Kg；干燥收缩率0.043%。

　　方法二：

　　陶料混凝土保温砖，每m3的砖块包括如下组份：陶粒150kg、垃圾渣845kg、水泥160kg、粉煤灰lOkg和水128kg。

　　粉煤灰陶粒混凝土保温砖的生产方法，将150kg陶粒和845kg垃圾渣混合搅拌在一起，得到第一混合物；将160kg水泥和lOkg粉煤灰混合搅拌在一起，得到第二混合物；再将上述第一混合物与上述第二混合物混合搅拌均匀，掺入128kg的水再混合搅拌均匀；然后按常规方式依次进行振动挤压成型、脱模和养护，即得到本发明的粉煤灰陶粒混凝土保温砖。

　　应用本方法的技术方案所制得的粉煤灰陶粒混凝土保温砖，经多次试验检测，结果如下：抗压强度8. IMpa；传热系1.46w㎡．k)；热惰性指标2.78w/ (㎡．k)；单块容重3. 8Kg；干燥收缩率0.044%。

　　方法三：

　　陶料混凝土保温砖，每m3的砖块包括如下组份：陶粒155kg、垃圾渣850kg、水泥150kg、粉煤灰lOkg和水126kg。

　　粉煤灰陶粒混凝土保温砖的生产方法，将155kg陶粒和850kg垃圾渣混合搅拌在一起，得到第一混合物；将150kg水泥和lOkg粉煤灰混合搅拌在一起，得到第二混合物；再将上述第一混合物与上述第二混合物混合搅拌均匀，掺入126kg的水再混合搅拌均匀；然后按常规方式依次进行振动挤压成型、脱模和养护，即得到本发明的粉煤灰陶粒混凝土保温砖。

　　应用本方法的技术方案所制得的粉煤灰陶粒混凝土保温砖，经多次试验检测，结果如下：抗压强度7. 8Mpa；传热系1.32w㎡．k)；热惰性指标2.95w/ (㎡．k)；单块容重3. 6Kg；干燥收缩率0.043%。

　　在上述各方法中，陶粒由污泥和淤泥高温胀烧而成，其粒径为5-lOmm，堆积密度为400kg/m3。垃圾渣为垃圾经高温焚烧而成，其粒径为0. 3-lOmm，堆积密度为llOOkg/m3。粉煤灰为工工级的粉煤灰。

　　以上就是粉煤灰陶粒混凝土保温砖的生产方法，郑州德森专业从事粉煤灰陶粒设备，污泥陶粒设备，尾矿陶粒设备等，提供粉煤灰陶粒制作方法和方案，更多粉煤灰陶粒知识，欢迎您咨询郑州德森环境。
