行业动态 |危废污泥处理_污泥处理资源化_污泥的无害化处理

危废污泥处理_污泥处理资源化_污泥的无害化处理

发布日期: 2017-09-23 访问量:128 字号 A- A A+

  一种将危废污泥无害化处理和资源化利用,达到零排放的工艺技术和危废污泥与固废粉协同无害化处理并生产出陶粒环保产品的资源再利用的循环经济的技术工艺与方法。

  1、本发明的技术方案如下:

  一种危废污泥资源化利用的处理系统,该系统包括污泥生物处理池l、脱水压滤机2、粉碎机3、高频微波变频除臭、杀菌、脱水一体化处理设备4、污泥计量仓5、固废粉计量料仓6、添加剂计量料仓7、混料计量料仓8、碾压搅拌设备9、造粒机10、分筛机11、干馏炭化回转窑12、布袋除尘设备121、脱硫洗涤塔122、脱硝设备123、活性炭除臭设备124、等离子除臭设备125、光触酶除臭设备126、达标尾气排放烟窗127、琉璃上釉回转窑13、陶粒泠却分拣机14、计量陶粒储仓15;所述的污泥生物处理池l通过水管道与脱水压滤机2连接;脱水压滤机2、粉碎机3、高频微波变频除臭、杀菌、脱水一体化处理设备4、污泥计量仓5、混料计量料仓8、碾压搅拌设备9、造粒机10、分筛机11、干馏炭化回转窑12通过皮带运输机依次连接;琉璃上釉回转窑13的前端套在干馏炭化回转窑12的后端;固废粉计量料仓6、添加剂计量料仓7分别通过皮带运输机与混料计量料仓8连接;布袋除尘设备121通过风管道与干馏炭化回转

  窑12的窑头连接;布袋除尘设备121、脱硫洗涤塔122、脱硝设备123、活性炭除臭设备124通过风管道依次连接;活性炭除臭设备124、等离子除臭设备125、光触酶除臭设备126通过气体连通管依次连接;光触酶除臭设备126通过风管道与达标尾气排放烟窗127连接;琉璃上釉回转窑13、陶粒冷却分拣机14、计量陶粒储仓15通过皮带运输机依次连接。

  其中,所述的干馏炭化回转窑12直径为700-3400mm,长度为33000-36000mm,窑内衬采用纳米耐火材料;琉璃上釉回转窑13直径为900-3600mm,长度为33000-3600mm,窑内衬采用纳米耐火材料。

  一、采用所述危废污泥资源化利用的处理系统进行危废污泥处理的方法,包括以下步骤:

  (1)采用微生物技术对危废污泥HW12或HW17进行除臭、杀毒、灭菌处理,控制废污泥的温度控制在65-95℃范围内,处理时间为5-10秒;所述的HW12是指染料或涂料的废物,即铬黄颜料、铬橙颜料、铬绿颜料、铁蓝颜料的其中一种或几种废水处埋后产生的污泥;HW17是指使用氯化锌、氯化铵等进行敏化处理和镀金、镀铜、镀锌、镀铬其中一种或几种等废水处理产生的污泥;

  将危废污泥的温度控制在65-95℃,处理时间5-10秒,可促使有机物的细胞壁迅速破裂,使进入微生物细胞中的有机物在细胞内酶的催化作用下,微生物对其进行氧化分解,最终转化成H20、C02等稳定的无机物。

  (2)将步骤(1)处理后的危废污泥加入污泥脱水剂,用高压污泥泵输送到脱水压滤机2,使污泥含水率降至30-60%,脱水后得到污泥饼:

  (3)用皮带运输机将步骤(2)所得压滤后的污泥饼输送到粉碎机3进行粉碎;

  (4)将步骤(3)粉碎后的污泥通过皮带输送机送到高频微波变频除臭、杀菌、脱水一体化处理设备4,进行杀毒、灭菌,达到《农用污泥中污染物控制标准》(GB4284)等国家和地方现行的有关农用标准和规定;

  本发明处理后的污泥必须达到稳定化和无害化标准,重金属在后序烧结陶粒的过程中将被固化在陶粒中,安全稳定,永不析出,无二次污染。并达到《农用污泥中污染物控制标准》(GB4284)等国家和地方现行的有关农用标准和规定。

  (5)将步骤(4)所得污泥用皮带运输机输送到污泥计量仓5,再将污泥、固废粉、添加剂分别从污泥计量仓5、固废粉计量料仓6、添加剂计量料仓7中通过皮带运输机送到混料计量料仓8混合,通过皮带运输机将混合后的合格物料输送到碾压搅拌设备9进行充分碾压后搅拌均匀,再通过皮带运输机运到造粒机10中进行造粒,再通过皮带运输机送到分筛机进行分筛;

  (6)将步骤(5)所得合格的陶粒生料球通过皮带运输机运到干馏炭化回转窑12进行干馏炭化,并将经干馏和炭化后的生料球进入琉璃上釉回转窑13进行琉璃上釉烧结后成为陶粒,再通过皮带运输机送至陶粒冷却分拣机14进行分拣,不合格的陶粒用皮带运输机返回原材料存储间,将合格的陶粒通过皮带运输机输送到计量陶粒储料仓15中储存,不合格的陶粒生料球通过皮带运输机返回造粒机10重新造粒,其中,所述的合格的陶粒生料球是指将其从2米高处自由落体到地面,生料球不变形,无损坏为合格。

  二、本发明的有效益处为:

  (1)纳米耐火材料具有纯度高、熔点高、高温结构强度大、化学稳定性和热稳定性好等特性,窑内衬使用纳米耐火材料减少了热能损失、提高了热能利用率并降低生产成本,与此同时本发明全套设备系统采用PLC全自动控制,具有效率高,节能的优点。

  (2)本发明节省了用填埋方法处理危废污泥所浪费国家大量地土资源的问题和用固化法所需要的水泥、沥青、添加剂等资源的问题,彻底解决了危废污泥零排放和二次污染的难题,而且使危废污泥变废为宝.实现了无害化资源再利用的战略目标。

  (3)本发明实现了危废污泥与固废协同处理资源化利用的目的,将对改善和保护我国的大生态环境与大环保产业的发展做出巨大贡献。

  三、附图说明

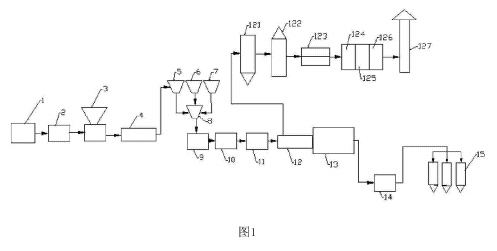

危废污泥资源化利用的处理系统示意图

  图1为本发明一种危废污泥资源化利用的处理系统示意图;

  图l中,卜污泥生物处理池;2一脱水压滤机;3一粉碎机;4-高频微波变频除臭、杀菌、脱水一体化处理设备;5-污泥计量仓;6-固废粉计量料仓;7-添加剂计量料仓;8-混料计量料仓;9-碾压搅拌设备;10-造粒机;11一分筛机;12-+馏炭化回转窑;121-布袋除尘设备;122一脱硫洗涤塔;123-脱硝设备;124-活性炭除臭设备;125-等离子除臭设备;126-光解酶除臭设备;127-达标尾气排放烟窗;13-琉璃上釉回转窑;14-陶粒冷却分拣机;15-计量陶粒储仓。
