陶粒设备中砂制粒工艺中，普遍采用旋转造粒机，现有的陶粒砂造粒机大多数是将筛 鼓 垂直安装在支架上，再通过一对啮合齿轮或其他动力传动机构与电机连接，通过电机 带动 筛鼓转动。在造粒工艺中需要向造粒机内利用加水雾化，并添加水溶性粘结剂，以促 进造粒 形成，最终支撑圆球形陶粒砂坯料，在经过筛选后进入回转窑烧制。但由于陶粒砂坯 料在制 备给出中含有一定水分，目前直接被输送入回转窑的坯料会在水分蒸发掉同时改变坯 料内 部应力结构，甚至出现局部微裂现象，从而出现烧制后的次品出现。

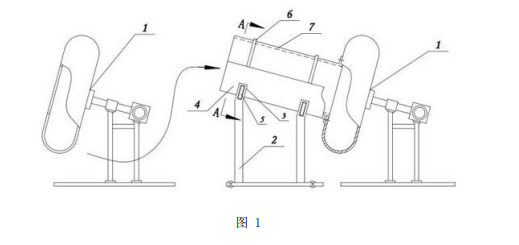

陶粒砂造粒机，包括旋转造粒机，在旋转造粒机的端口位置匹配对接固定有过滤筒，在该过滤筒的外侧设置有至少两条环形辊道；还设置有可移动支架，在可移动支架上侧固定有托架，托架内侧安装有辊轮，各辊轮与对应的环形辊道对接用于支撑过滤筒；在所述过滤筒的下方设置有安装在可移动支架上的半封罩；半封罩位于过滤筒的下方。本实用新型具有脱水造粒辅助功能。在采用旋转造粒机进行造粒之后，将半成品坯料送入本实用新型过滤筒中，过滤筒尽量用于延长坯料移动速度，利用过滤筒对陶粒砂进行吹风散潮，之后继续通过旋转造粒机进行转动造粒，有利于将风干的坯料进一步碾压至实的作用。
