随着我国社会经济的快速发展、城市化进程的加快以及人民生活水平的迅速提高，城市生产与生活过程中产生的垃圾废物也随之迅速增加，生活垃圾占用土地，污染环境的状况以及对人们健康的影响也越加明显。城市生活垃圾的大量增加，使垃圾处理越来越困难，由此而来的环境污染等问题逐渐引起社会各界的广泛关注。现有的固废处理方式为填埋，但是随着时间的推移和雨水的淋滤，固化物中的包裹体可能逐步脱稳，污染物质将随雨水进入周围土壤，造成土壤、地表水和地下水污染。

　　有鉴于此，本实用新型旨在提出一种环保型固废处理器，以解决现有的垃圾直接填埋或焚烧严重污染水、土及环境的问题。

　　1、环保型固废处理器的技术方案是这样实现的：

　　一种环保型固废处理器，包括预处理装置及回收装置；

　　所述预处理装置包括废弃物收集箱(3)、设置在所述废弃物收集箱(3)下方的液体收集箱(4)及设置在所述废弃物收集箱(3)与所述液体收集箱(4)之间的滤水板(9)，所述滤水板(9)上均布有滤水孔，所述废弃物收集箱(3)顶端设有防臭顶盖(1)；

　　所述回收装置包括外回收防尘箱( 25)、搅碎填压内箱(11 )、填压板(14)、位于所述搅碎填压内箱(11 )上方的搅碎装置(17 )、使所述搅碎装置(17 )旋转的旋转电机(22)及使所述搅碎装置( 17 )旋入或旋出所述搅碎填压内箱( 11 )的升降电机( 23 )，所述搅碎填压内箱(11 )、填压板(14)、搅碎装置(17)、旋转电机(22)及升降电机(23)均设置在所述外回收防尘箱( 25 )内，所述搅碎装置(17 )贯穿所述填压板(14 )的中部，所述搅碎装置(17 )顶端与所述旋转电机( 22 )输出轴相连，所述旋转电机( 22 )与所述升降电机( 23 )相连，所述升降电机(23)固设在所述外回收防尘箱(25)内壁上；

　　所述废弃物收集箱( 3 )底端侧壁上连有固废排出管( 19 )，所述固废排出管( 19 )与所述废弃物收集箱( 3 )底端侧壁连接处设有开关阀( 20 )，所述固废排出管(19 )的出口与所述搅碎填压内箱(11)入口相连；

　　所述液体收集箱( 4 )底端侧壁设有排液口( 5 )，所述液体收集箱( 4 )底端设有排渣口( 6 )；所述废弃物收集箱( 3 )内设有便于将固废排出的排出机构，所述固废排出管(19 )内设有物料传送机构(24)。

　　优选的，所述排出机构包括挤压板( 7 )及驱动挤压板( 7 )左右移动的驱动电机(71)。

　　优选的，所述排出机构为垃圾网( 2 )，所述垃圾网( 2 )一端固定在所述固废排出管(19)与所述废弃物收集箱(3)底端侧壁连接处，所述垃圾网(2)另一端通过卷轴(21 )固定在所述废弃物收集箱(3)的顶端。

　　进一步的，所述物料传送机构(24)为传送带。所述防臭顶盖(1)中部设有能够打开的副盖(16)。所述副盖(16)与所述防臭顶盖(1)铰接。所述防臭顶盖(1)上设有手柄(15)。所述开关阀(20)为一能够沿竖直方向上下运动的滑板。所述旋转电机(22)及升降电机(23)均由第二控制器控制控制。所述第二控制器控制为PLC控制器。所述搅碎填压内箱(11)的底壁(12)为耐磨底壁。

　　2、新型所述的环保型固废处理器具有以下优势：

　　本实用新型所述的环保型固废处理器能够对垃圾进行预处理，将废液滤出后集中处理，并将废弃物进行搅碎和填压，有利于将废弃物回收再利用，能够减少生活垃圾的存放空间；排出机构与物料传送机构的设置能够快速将固废物排入搅碎填压内箱中。

　　3、环保型固废处理器附图说明

　　构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。

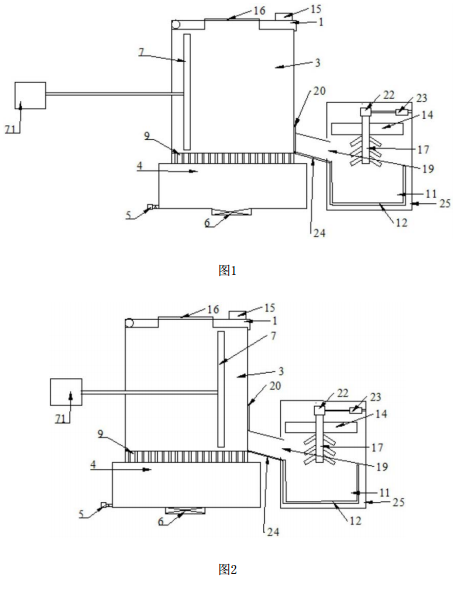

　　图1为本实用新型实施例所述的环保型固废处理器的一种结构示意图；

　　图2为将图1提供的环保型固废处理器中的开关阀打开的结构示意图；

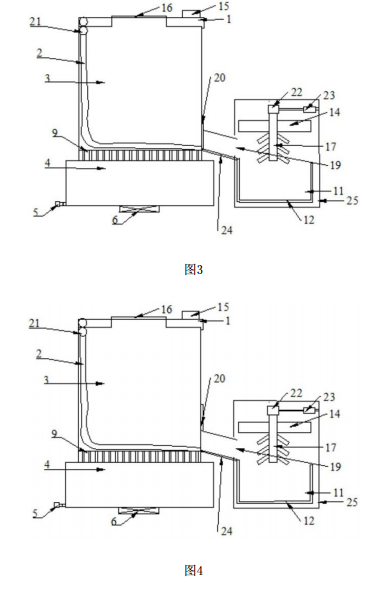

　　图3为本实用新型实施例所述的环保型固废处理器的另一种结构示意图；

　　图4为将图3提供的环保型固废处理器中的开关阀打开的结构示意图。

　　附图标记说明：

　　1-防臭顶盖；2-垃圾网；3-废弃物收集箱；4-液体收集箱；5-排液口；6-排渣口；7-挤压板；71-驱动电机；11-搅碎填压内箱；12-底壁；14-填压板；15-手柄；16-副盖；17-搅碎装置；19-固废排出管；20-开关阀；21-卷轴；22-旋转电机；23-升降电机；24-物料传送机构；25-外回收防尘箱。
