目前，在选矿时被排放掉的黄金尾矿造成很大的浪费，不仅污染环境，而且还侵占土地。被排放掉的黄金尾矿，大多数还含有较多黄金，其中现有的设备多数采用单一的跳汰机或摇床，由于单一的设备对黄金的回收率较低，而且排放掉的黄金尾矿没有使用到其他用途上去，而现有存在其成本相对偏高，无法满足小型企业的要求。

　　因此，需要提供一种新的技术方案来解决上述问题。

　　（一）要解决的技术问题

　　为解决上述问题，本实用新型提出了一种结构合理，降低成本，黄金回收率高，无污染能，能将尾矿用来生产轻质陶粒的黄金尾矿轻质陶粒设备。

　　（二）技术方案

　　本实用新型的黄金尾矿轻质陶粒生产系统，包括摇床、陶粒生产设备、物料箱和三台跳汰机，其特征在于 ：所述三台跳汰机分别为跳汰机 A、跳汰机 B 和跳汰机 C，各跳汰机均包括进料口 A、出料口 B 和出料口 C，所述摇床包括进料口 D 和出料口 E，所述跳汰机 A 的出料口 B 与摇床的进料口 D 连接，出料口 E 均与跳汰机 B 和跳汰机 C 的进料口 A 连接，所述跳汰机 B 和跳汰机 C 的出料口 B 与陶粒生产设备连接，所述各跳汰机的出料口 C 与物料箱连接。

　　所述陶粒生产设备包括集水箱。所述集水箱内设置有水泵，该水泵通过水管与跳汰机 A 连接。所述各进料口与各出料口之间均通过尾矿管连接。所述物料箱上设置有过滤网。所述跳汰机采用偏心连杆式跳汰机。所述摇床采用平面震动式摇床。所述物料箱为可拆装箱体。

　　（三）附图说明

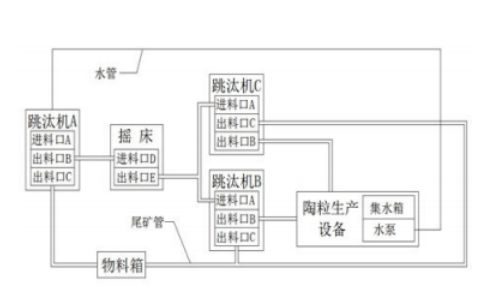

　　上图为黄金尾矿轻质陶粒设备的结构示意图

　　（四）有益效果

　　本实用新型与现有技术相比较，其具有以下有益效果 ：

　　本实用新型的黄金尾矿轻质陶粒生产系统通过尾矿管将各个跳汰机、摇床和陶粒生产设备巧妙的连接在一起，使整体不仅能将尾矿合理再生利用，还减少污染，有效提高黄金回收率，并且能将水循环利用降低水之源浪费，具有结构合理，降低成本，黄金回收率高，无污染能，能将尾矿用来生产轻质陶粒等有点的黄金尾矿轻质陶粒生产系统。
