固废粉煤灰的颗粒组成对烧结陶粒的影响?
固废粉煤灰看起来似乎和所有的颗粒都一样,但事实上它们并不相同,而且有较大差异。组成粉煤灰的颗粒主要有五种,这些不同颗粒所占的比例大致为:漂珠约0.1%~1%、厚壁及实心微珠约35%~47%、铁珠4%~6%、碳粒6%~9%、不规则多孔体约35%~40%,所以粉煤灰主要由厚壁及实心微珠、不规则多孔体两种颗粒组成,其他颗粒较少。

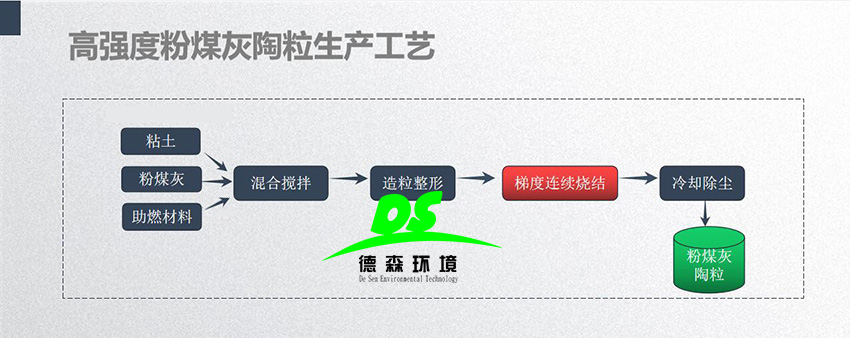

粉煤灰是近似球形的、具有较高密度、较小粒径的玻璃微珠,外观坚硬而光滑。由于粉煤灰玻璃微珠形成的条件有一定的差异,不可能所有的微珠都完全一样。所以它们就形成了不同的颗粒形态。
A.漂珠
漂珠是在煤粉燃烧过程中,熔融的玻璃质将一些挥发性气体包裹在内部,所形成的中空形玻璃体,呈白色或灰白色。它因质轻能漂于水上,谷称漂珠,堆积密度只有300~400kg/m3,只相当于粉煤灰的1/2,所以用它生产陶粒有利于降低陶粒的密度。漂珠含量高的粉煤灰非常适合生产低密度的陶粒。也可在生产陶粒时,另加一些漂珠以降低密度。
B.沉珠
沉珠是相对于漂珠而言。它因能沉于水底故称沉珠。事实上它就是厚壁及实心微珠。它在微珠形成时,没有能够裹入挥发性气体的,就形实心微珠。裹入少量挥发性气体的,就形成厚壁中空微珠。这两种微珠的密度都较大,主要物相是玻璃和莫来石等。厚壁中空微粒外观呈灰色,实心微珠多呈无色透明或呈褐色,珠粒浑圆而光滑,它们是粉煤灰的主体部分,也是烧结陶粒的主要物质基础。
C.铁珠
铁珠在粉煤灰中又成磁珠,因它富铁而可用磁选法选出而得名,它是煤粉在燃烧过程中,煤中的硫化粉分解所形成的氧化铁。它的物相组成由磁铁矿、赤铁矿等。它的外观呈黑色球状,密度大,可降低陶粒的烧结温度,是助熔成分,但含量过大也会影响陶粒的密度。
D.碳粒
碳粒是煤炭在燃烧时,没有燃尽的残炭颗粒。其颗粒较大,影响粉煤灰细度。当它的含量较大时,粉煤灰颜色发黑。粉煤灰含有一定的碳粒,可以实现陶粒自然煅烧,节约陶粒的生产能耗,但含碳量过大也不利于烧结。
E.不规则玻璃体和多孔玻璃体
它们在粉煤灰中的含量比较大,对陶粒的烧结也影响较大。这些玻璃体是煤炭在燃烧时,可燃性有机物气化燃烧后所形成的多孔粘连体较多,大部分为近似于珠形的颗粒或不规则颗粒,形似蜂窝,比表面积大,相对密度小,熔点低,对降低陶粒的烧结温度有好处。不规则玻璃体和多孔玻璃体含有大量的硅、铝,是形成陶粒玻璃质的主要来源。合适含量的多孔玻璃体或不规则玻璃体,对陶粒的质量及烧结均具有重大意义。
综上所述可以看出,粉煤灰的颗粒组成是非常复杂的,不同的颗粒对烧结陶粒会有不同的影响。
