尾矿陶粒是一种表面光滑，有硬瓷质外壳的颗粒，一般呈半径均匀的球体，因其成型工艺不同，陶粒的性状也是个各不相同表面有一层质地较硬的呈陶质或釉质外壳，有隔水保气的作用，并使陶粒有较高的强度。一般其粒径为5-20mm，通常用来取代混凝土中的碎石。陶粒外观一般因其工艺不同而各异，焙烧陶粒大多数为暗红色，因原料不同也可能为灰黄色，灰黑色，灰白色等。免烧陶粒的颜色其原料不同而不同，一般为灰黑色，表面不如焙烧陶粒有光泽。

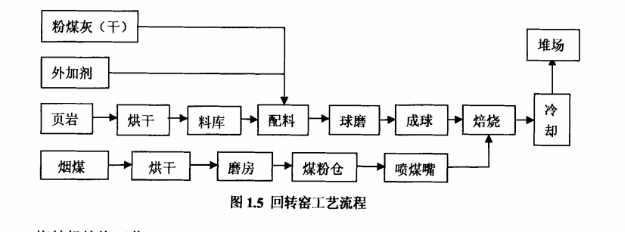

尾矿陶粒是轻骨料当中最重要的一个组成部分，它以各类黏土、页岩、煤矸石、粉煤灰及其它的固体废弃物等为主要原料，经制粒、焙烧制得。用陶粒制备的陶粒土强度等级可达到CL30-CL60或更高，同时，用尾矿陶粒所制备的混凝土具有密度小、构筑物自重轻的特点，改革“肥梁、胖柱、深基础”建筑体系，有效降低工程造价，因此，陶粒的应用领域十分广阔。

陶粒的主要成分是陶质和玻璃质，又具有微孔多孔结构，使其具有优良性能。

（1）密度小、对应轻度更高。尾矿陶粒的堆积密度小于1100kg/立方米，超轻陶粒密度，结构保温用陶粒密度为500-750kg/立方米，高强陶粒密度为750-1000kg/立方米，陶粒微压强度可达3.5-40MPa

（2）优良的抗震性。陶粒内部结构为多空隙，且都为闭合孔洞，当陶粒制品一旦受到地震应力作用，使部分空洞破裂则导致裂隙延展；未破裂空洞的仍保持原有的力学性能。陶粒混凝土的特点是密度小，弹性模量低，变形性能好，因而有优良的抗震性能。

（3）良好的耐火性能。通常，尾矿陶粒实在1100摄氏度以上的高温下焙烧而成，因此陶粒比一般建筑材料耐火性能高，利用陶粒可以配置出不高于1200摄氏度的耐火混凝土。

（4）良好的隔热性能。由于陶粒的微多孔结构，利用陶粒配置出的轻质陶粒混凝土导热系数低，保温隔热性能较好。

（5）良好的耐久性。陶粒主要结构是陶质及玻璃质，一般质地坚硬，耐酸、碱、盐的腐蚀，所以具有良好的耐久性和抗冻性。
