行业动态 |污泥陶粒回转窑燃烧系统

污泥陶粒回转窑燃烧系统

发布日期: 2017-09-12 访问量:151 字号 A- A A+

  目前,陶粒及污泥回转窑的燃料都是谷颗之类的生物质燃料,生物质燃料通过管道、风机鼓入回转窑内燃烧,此种燃烧方式存在以下缺点:1回转窑内温度不够稳定;2生物质燃料储存需要仓库,占地面积大,并且需要预防火灾;3生物质燃料燃烧时会产生大量的灰尘,后续除尘压力大,以上问题亟待解决。

  鉴于以上所述现有技术中存在的不足,污泥陶粒设备厂家郑州德森提供一种陶粒及污泥回转窑的燃烧系统。

  1、技术方案:

  一种陶粒及污泥回转窑的燃烧系统,包括回转窑,其特征在于:还包括燃烧器,助燃风机,燃气总成,所述燃烧器的头部嵌入回转窑内部,所述燃烧器的尾部与助燃风机连接,所述燃烧器的尾部还与燃气总成连接。

  优选的,所述燃烧器与所述助燃风机之间设有执行器,可随时控制助燃风机的执行与否。

  优选的,所述燃烧器与所述燃气总成之间设有比例阀,可根据需要设置燃气释放比例。

  优选的,所述回转窑内部设有温度传感器,所述温度传感器与温度显示器连接,所述温度显示器设置在回转窑的外部,可随时显示回转窑内的温度,以便对燃气系统做出调整。

  2、有益效果是:

  本实用新型设置了燃烧器,燃器总成,改变传统生物质燃料燃烧的方式为燃气燃烧,一方面减少了生物质燃料储存需要占用大面积空间的问题,另一方面也解决了由于生物质燃料燃烧会产生大量粉尘,造成后续除尘压力的问题;设置了助燃风机和执行器可以随时调整风量的调节,设置了比例阀控制燃气的量;本实用新型还设置了温度传感器和温度显示器,方便随时观察回转窑内部的温度情况,以便对燃气系统进行调整。

  附图说明

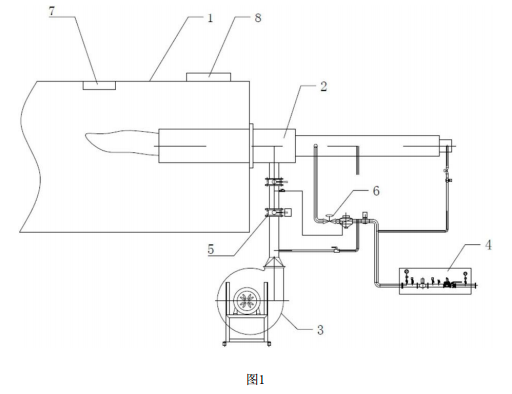

污泥陶粒回转窑燃烧系统示意图

  图1是污泥陶粒回转窑燃烧系统的结构示意图。

  图中:

  1—回转窑,2—燃烧器,3—助燃风机,4—燃气总成,5—执行器,6—比例阀 ,7—温度传感器,8-温度显示器。

  3、具体实施方式

  如图1所示,一种陶粒及污泥回转窑的燃烧系统,包括回转窑1,还包括燃烧器2,助燃风机3,燃气总成4,所述燃烧器2的头部嵌入回转窑1内部,所述燃烧器2的尾部与助燃风机3连接,所述燃烧器2的尾部还与燃气总成4连接。

  作为本实用新型的一个实施例,所述燃烧器2与所述助燃风机3之间设有执行器5。所述燃烧器2与所述燃气总成4之间设有比例阀6。所述回转窑1内部设有温度传感器7,所述温度传感器7与温度显示器8连接,所述温度显示器8设置在回转窑1的外部。
