含镍废水工业排放量大，容易产生二次污染，并能够通过食物链进入人体，产生危害。目前，对含镍废水大多采用传统的化学沉淀方法进行处理，虽然可以达到排放标准，单化学药剂用量大，费用高。电厂废弃的粉煤灰可以用于处理含镍废水，是一种以废治废的方法，但未经改性的粉煤灰吸附容量较低，直接用来处理含镍废水不能大到国家《污水综合排放标准》(GB8978-1996)中对镍的排放要求（小于1mg/l）。下面郑州德森环保就为大家分享粉煤灰处理办法。

　　一种对粉煤灰改性处理的方法，将粉煤灰与2mol/L的氢氧化钠溶液按1∶6的固液比配制成混合液，在85℃下微波反应20分钟，然后在100℃下搅拌反应12小时，反应完毕后用去离子水清洗、95％乙醇清洗，然后用1mol/L氯化钠饱和，最后在110℃下烘干，得到改性粉煤灰。在含镍废水中每升加入本发明制备的改性粉煤灰，使灰、水充分搅拌混合，可在常温下完成对含镍废水的处理。

　　优点：利用物力和化学相结合的方法对粉煤灰进行改性处理，微波方法不仅起到晶种的作用，而且大大缩短了后续化学改性的时间，提高了其比表面积，效果好，成本低，利用本发明改性粉煤灰对浓度为200mg/L左右的含镍废水进行处理，效果显著。。以废治废，通过脱附对镍离子进行回收利用，重复利用粉煤灰也避免了产生二次污染，符合循环经济的理念。

　　具体步骤

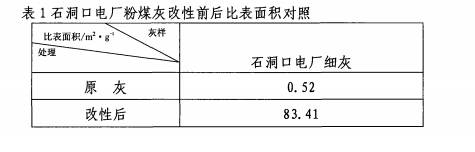

　　将粉煤灰与2mol/L的氢氧化钠溶液按1∶6的固液比配制成混合液，在85℃下微波反应20分钟，然后在100℃下搅拌反应12小时，反应完毕后用去离子水清洗、95％乙醇清洗，然后用1mol/L氯化钠饱和，最后在110℃下烘干，得到改性粉煤灰。采用本发明对石洞口电厂的粉煤灰进行改性，然后对改性前后的粉煤灰的比表面积进行测定，结果如下图，可见改性后的粉煤灰比表面积增大多倍。

　　利用石洞口电厂改性后对粉煤灰对含镍废水进行处理，废水浓度为216mg/l，投加量每升废水5g，室温20度，充分搅拌婚后24小时，处理后废水镍含量为0.528mg/l，去除率达到99%。使废水达到国家《污水综合排放标准》(GB8978-1996)中对镍的排放要求（小于1mg/l）
