旋流器在底流二次传送中由于颗粒粗并且高浓度，非常难于泵送，因此使得坝下旋流系统在其必需的场合无法应用，稀释底流可能对于能够泵送是必要的。底流的客观目的是使物料沉降不需更多搅拌和人工干预的状态下筑就合格的坝体，尽管在中线法和下游法应用中移动和再分散沉降的底流来实现需要的坝体几何形状是经常必须的。现有的旋流器结构不稳定且安全系数低，占地过大浪费土地资源，导致经济性低。已不能适应我国矿产品加工业快速发展。因此急需有一种高效、节能、环保型新一代旋流器，来满足社会生产发展的需求。

　　（一）要解决的技术问题

　　为解决上述问题，本发明提出了一种尾矿处理的节能旋流器，该旋流器物料的分级由旋流器内部产生的离心力来实现，料浆由矩形人料口进入旋流器头部，离心力会使较大的重颗粒到外径方最终下行经锥管，底部的沉砂嘴离开，细颗粒和大部分的水经由插入到头部中央的溢流嘴进入溢流，解决了旋流器结构不稳定且安全系数低，占地过大浪费土地资源，导致经济性低的缺点。

　　（二）技术方案

　　本发明的尾矿处理的节能旋流器，包括：溢流弯管、溢流嘴、进料头部、桶体、椎体和沉砂嘴；所述溢流弯管套装在所述溢流嘴上：所述溢流嘴与所述进料头部连接；所述桶体与所述进料头部连接，进料头部的下端与桶体具有相同的直径；所述椎体与所述桶体连接；所述沉砂嘴与所述椎体连接。

　　进一步地：所述椎体的锥顶向下锥底向上，所述锥底的直径与所述桶体的直径相等。

　　再进一步地：所述沉砂嘴与所述锥顶连接。

　　（三）有益效果

　　与现有技术相比，本发明的尾矿处理的节能旋流器，结构更稳定更安全；占地更少（减少了占地而带来的问题）；更为环保，减少由于频繁的增长的水土流失；经济性更高。

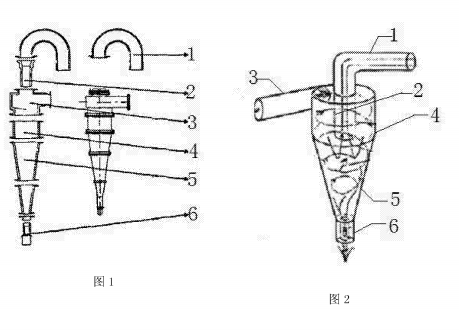

　　图1是本发明的旋流器的剖视图。

　　图2是本发明的旋流器的整体结构图。

　　具体实施方式

　　如图l所示的一种尾矿处理的节能旋流器，包括：溢流弯管l、溢流嘴2、进料头部3、桶体4、椎体5和沉砂嘴6；所述溢流弯管l套装在所述溢流嘴2上；所述溢流嘴2与所述进料头部3连接；所述桶体4与所述进料头部3连接，进料头部3的下端与桶体4具有相同的直径；所述椎体5与所述桶体4连接；所述沉砂嘴6与所述椎体5连接。

　　所述椎体5的锥顶向下锥底向上，所述锥底的直径与所述桶体4的直径相等。

　　所述沉砂嘴6与所述椎体锥顶连接。

　　本发明的尾矿处理的节能旋流器的工作原理：物料的分级由旋流器内部产生的离心力来实现，料浆由矩形人料口进入旋流器头部，离心力会使较大的重颗粒到外径方最终下行经锥管，底部的沉砂嘴离开，细颗粒和大部分的水经由插入到头部中央的溢流嘴进入溢流，解决了旋流器结构不稳定且安全系数低，占地过大浪费土地资源，导致经济性低的缺点
